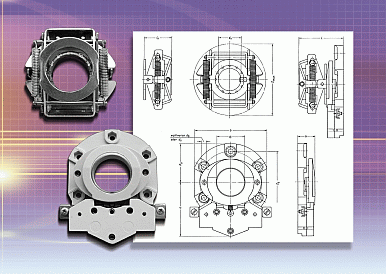

Typ E 6
Sprungschaltung
- axiale Schaltung
- hohes Schaltvermögen
- präzises Schalten
- Öffner, 2 Kontaktpaare
in Reihe, W
- Schaltdrehzahlen
ab 1000 U / min
- Genauigkeit +/- 5%
- Schaltleistung 22 - 25 A
(je nach Baugröße)
- Wellendurchmesser 17 - 27 mm (je nach Baugröße)
|
|
Dmax |
dW |
LR |
Ra |
Dt |
di |
db |
ds |
a |
b |
h |
L |
|
12 |
61 |
17-22 |
24 |
32,5 |
52 |
23 |
4,2 |
M 4 |
45 |
60 |
14 |
36 +/-1 |
|
13 |
70 |
22-27 |
28 |
38 |
62 |
28 |
4,2 |
M 4 |
53 |
70 |
16 |
42 +/-1 |
|
Dmax |
... |
Aussendurchmesser Rotor im Schaltzustand |
db |
... |
Durchmesser Befestigungslöcher für Stator |
|
dW |
... |
Wellendurchmesser |
ds |
... |
Gewindemass Befestigungslöcher |
|
Ra |
... |
Abstand Mittelachse Stator zur oberen Kante |
a |
... |
Abstand Mittelachse Stator zur unteren Kante |
|
LR |
... |
Höhe Rotor |
b |
... |
Breite Stator |
|
Dt |
... |
Durchmesser Lochkreis Befestigungslöcher |
h |
... |
Höhe Kontaktfläche Stator |
|
di |
... |
Durchmesser Durchgangsloch für Welle |
L |
... |
Gesamthöhe Fliehkraftschalter |
Legende:
Einbaumasse:
