Typ E 5
Tastschaltung
- axiale Schaltung
- einfacher Aufbau
- kostengünstig
- Öffner,
1 Kontaktpaar (E5 07),
2 Kontaktpaar (E5 08),
parallel, AgSnO oder W
- Schaltdrehzahlen
ab 1000 U / min
- Genauigkeit +/- 5%
- Schaltleistung 16 - 20 A
(je nach Baugröße)
- Wellendurchmesser 10 - 22 mm (je nach Baugröße)
|
|
Dmax |
dW |
LR |
Da |
Dt |
di |
db |
ds |
h |
hn |
L |
|
07 |
52 |
10-16 |
23 |
55 |
44 |
17 |
4,2 |
M 4 |
11 |
47 |
30 +/-1 |
|
08 |
61 |
17-22 |
24 |
65 |
52 |
23 |
4,2 |
M 4 |
11 |
58 |
30 +/-1 |

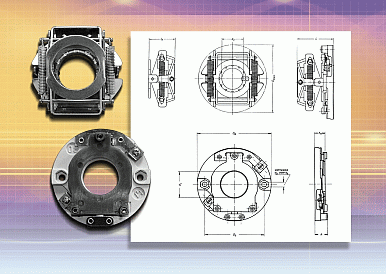

Einbaumasse:
Legende:
|
Dmax |
... |
Aussendurchmesser Rotor im Schaltzustand |
db |
... |
Durchmesser Befestigungslöcher für Stator |
|
dW |
... |
Wellendurchmesser |
ds |
... |
Gewindemass Befestigungslöcher |
|
Da |
... |
Durchmesser Stator |
h |
... |
Gesamthöhe Stator |
|
LR |
... |
Höhe Rotor |
hn |
... |
Höhe Kontaktfläche Stator |
|
Dt |
... |
Abstand Befstigungslöcher |
L |
... |
Gesamthöhe Fliehkraftschalter |
|
di |
... |
Durchmesser Durchgangsloch für Welle |
|
|
|
