Eigenschaften


Lageunabhängige Funktion:  Das Relais arbeitet in jeder Lage gleich exakt.
Diese ist besonders dann vorteilhaft, wenn der Motor in unterschiedlichen Lagen betrieben wird.


Einfache Montage:   Das Relais kann an beliebiger Stelle im Motor, am Motor
oder auch irgendwo außerhalb des Motors angebracht werden.
Dadurch ist es flexibel einsetzbar, unabhängig von der Konstruktion des Motors.


Lange Lebensdauer:   Die zweckmäßige Konstruktion in Verbindung mit einer hochwertigen Verarbeitung sichert eine lange Lebensdauer.
1.000.000 und mehr Schaltspiele lassen sich erreichen.


Elektrische und mechanische Sicherheit:   Die allseits geschlossene Bauform verhindert Spannungs-Überschläge auf umliegende Metallteile (Masse) ohne besondere Vorkehrungen. Ein Eingreifen in die Mechanik ist unmöglich.

Hilfsphasen - Anlaufrelais

• lageunabhängig
• einfache Montage
• lange Lebensdauer
• elektrisch und mechanisch sicher

Einbau und Anschluss

Der Einbau des Relais ist denkbar einfach. Das Relais kann an beliebiger Stelle und in beliebiger Lage mittels der beiden Befestigungslöcher angeschraubt werden. Den notwendigen Einbauraum sowie die  Abmaße der verschiedenen Befestigungsarten entnehmen Sie bitte unserem Maßblatt für Relais ER4.

Für den einfachen Anschluss
sind am Relais 3 Flach-Stecker
(6,3 x 0,8 mm) angebracht.

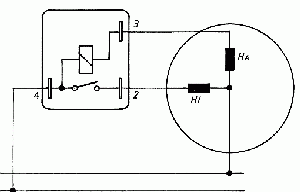

Details zum Anschluss
entnehmen Sie bitte dem
nachfolgend aufgeführten Schaltschema.


H_A ... Hauptwicklung
H_i  ... Hilfsphasenwicklung
