Relais Abmessungen

Die Anlaufrelais sind mit zwei verschiedenen Befestigungsbügeln erhältlich:

  1. Bügel gerade, 40 mm Lochabstand (Typ 31)

  2. Bügel V-förmig, 55 mm Lochabstand (Typ 32)

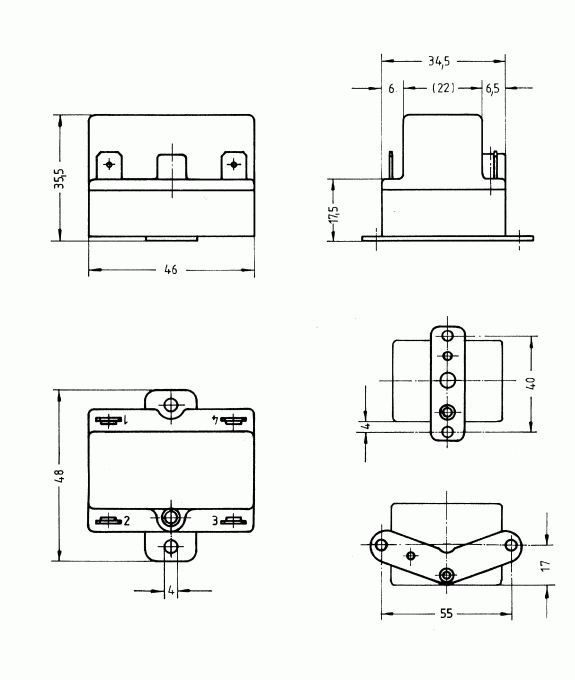

Die entsprechenden Abmessungen können Sie der nachfolgende Abbildung entnehmen.

18% Bemassung Relais ER402
